Deaerator 및 압력용기

Deaerator

1. 개요

탈기기(Deaerator)란 발전설비(Power lant) 및 보일러(Boiler),

소각로 등의 설비에, 공급되는 급수(Boiler Feed Water)중에 녹아있는

공기(특히 용존산소 및 이산화탄소)를 추출하여 배관 및 Plant 장치에 부식을 방지하고,

급격한 수명저하에 효과적인 설비라 할 수 있다.

2. 특징

용존산소의 감소로 인해 급수라인 및 보일러의 수명연장, 급수의 예열로 효율증대

부식 방지 및 간단한 구조와 견고하고 제작되어 최종 에너지감리공단의 검사까지 필해서 안전하게 사용할수 있다.

본 설비는 탈기기가, 탈기부와 저장부로 구성되어 있는 기존설비에, 추가적으로 열 회수조 설치를 통해 용존기체와 함께 배출되던

고온의 증기를 회수하고, 탈기부에 공급하는 급수를 예열함으로써 에너지 절감,  응축수 회수 및 탈기효율을 극대화할 수 있었으며,

탈기부의 밴트에서 고온증기의 방출을 억제하기 위해 사용된  오리피스 때문에 발생하던 소음문제 및 백연문제를 해결할 수 있었다.

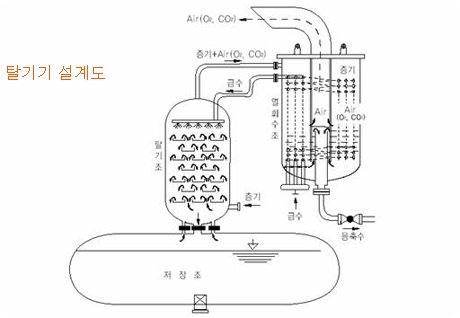

                                       Deaerator 설계도



3. Deaerator의 형태상 분류
	수직형 탈기기 : 수직원통형 탈기용 가열기가 저장탱크 위에 설치된다.
	수평형 탈기기 : 수평원통형 탈기용 가열기가 저장탱크 안에 설치된다.
4. Deaerator의 기능상 분류
	트레이식 탈기기 : 탈기용 가열기내에 일정한 형태의 트레이를 차곡차곡 쌓아
	스크러버식 탈기기 : 탈기용 가열기내에 일정한 배열을 지니는 스크러버를 설치
5. 사용처
	* 발전설비(Power Plant), Boiler(보일러), 소각로 등의 설비에 공급되는, 급수 계통에 부식을 유발하여
	설비의 급격한 수명 저하를 초래하는, 급수(Boiler Feed Water) 내의 용존 산소와 이산화탄소를 제거하기 위해서는
	Deaerator의 설비가 필수적으로 필요하다.

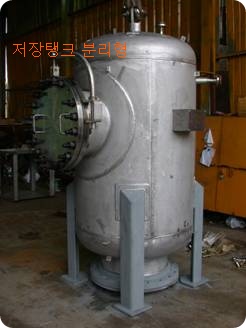

               저장탱크 분리형

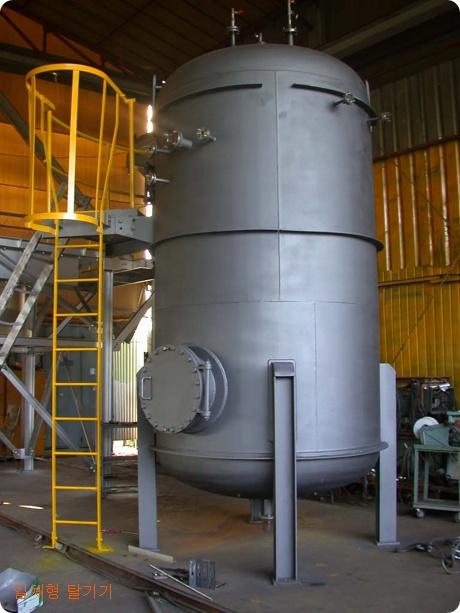

                                         일체형 탈기기

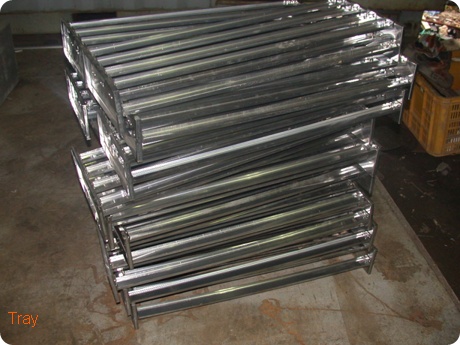

                                             Tray



* Material : Type 430 Stainless Steel

* 8 of U-Channel Trays per Assemby

* Interlocking Tabs & Holding-down Slots applied

* Size : H102 mm x W280 mm x L940 mm

* H102 mm x W280 mm x L760 mm

* H102 mm x W280 mm x L610 mm

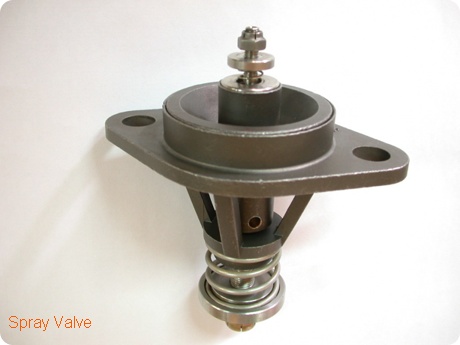

                                           Spray Valve

Material : Type 316 Stainless Steel Flow Rate : 13.6 m3/hr  Pressure Drop : 0.12 kgf/cm2

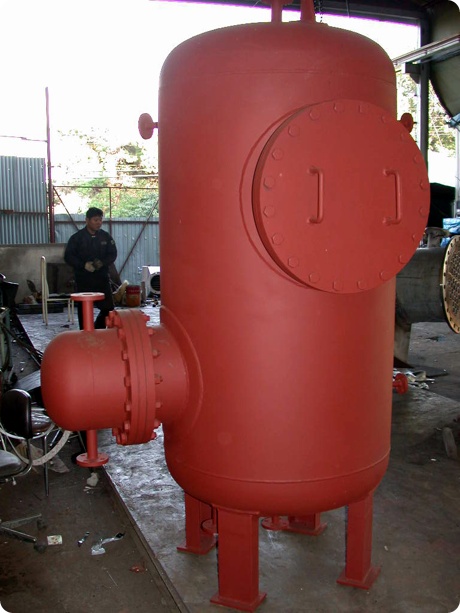

[스크랩] 압력용기 (Pressure Vessel)

정의(Definition) 넓은 의미의 압력용기(Pressure Vessel)란? 압력을 가진 유체(액체 또는 기체)를 수용하는 모든 용기로서 보일러도 포함하고 압력에 견딜 수 있도록 설계, 제작된 용기를 말한다. 그리고 운전 중에 연소하고 있는 고체 혹은 화염 등을 취급하는 것은 Fired Pressure Vessel  화기를 취급하지 않는 것을 Unfired Presssure Vessel 이라고 한다. 압력용기의 종류 석유화학공장은 하나의 단위 Plant에 수십, 수백개의 압력용기와 수백,수천Km의 배관으로 이루어져 있다. Distillation Tower, Reactor, Accumulator, Separator, Holder, Storage Tank, Heat Exchanger 등이 있다. 1) Storage Tank 장치의 전후에 공급되거나 생산되는 원료, 중간제품, 제품 혹은 부대설비 등의 가스상태 또는 액체를 저장하는 대형용기이다. 원료유를 저장하는 저조(Storage Tank) 와 구형용기 (Ball Tank)등이 있다. 2) Holder 가스 호올더(Gas hoder)라고 부르고 있다. 도시가스, 천연가스, 불활성가스 등의 가스 상태로 저장 하는 대용량 저장탱크이며 대개는 상압 용기이지만 최근에는 저압 혹은 중압용기로서 사용하고 있다 3) Reactor 기내에서 화학반응을 행하는 용기를 총칭한다. 반응효율을 잘하기 위하여 전열과 교반 등의 방법으로 여러 가지가 고안되고 있다. 반응기는 Column 또는 Tower 형식으로 제작된 것과 형상에 따라 Batch type, Tubular type, Jacket type 등이 있다. 4) Column or Tower 액체 혼합물에서 각 성분의 증기압의 차를 이용하여 고비점 성분과 저비점 성분을 분리하는  증류탑, 충전물이 내장된 충전탑, 트레이(Tray)를 갖춘 트레이 타워(Tray tower)등이 있다. 증류탑(Distillation tower)은 또 증류 방식에 따라 상압증류탑(Atmospheric tower), 감압증류탑 (Vacuum tower), Stripper, Stabilizer, Adsorption tower, Absorption tower 등이 있다. 5) Heat Exchanger 열교환 방식에 따라 냉각기, 가열기, 응축기 , 증발기 등이 있고 형태에 따라 다관형 , Double pipe, Block type, Plate type, Spiral type 등이 있다.                                              압력용기
